Lisovací lis je mechanické zařízení používané k tvarování nebo řezání kovu jeho deformací pomocí matrice. Tyto stroje jsou zásadní ve zpracovatelském průmyslu, zejména ve výrobě automobilových, přístrojových a leteckých dílů. Fungují tak, že vyvíjejí vysoký tlak na kovový plech, který jej tlačí do dutiny formy, aby vytvořil požadovaný tvar.

Lisovací lisy lze rozdělit do několika typů, včetně mechanických, hydraulických a servopohonů. Mechanické lisy používají motor k pohonu setrvačníku, který ukládá energii a uvolňuje ji pro pohon lisu. Hydraulické lisy na druhé straně využívají k vytváření síly hydraulické válce, které nabízejí větší flexibilitu a kontrolu. Servopoháněné lisy jsou nejpokročilejší, kombinují výhody mechanických a hydraulických systémů a umožňují přesné ovládání rychlosti, polohy a síly.

Razítkovací výrobek 1

Razítkovací výrobek 2

Razítkovací výrobek 3

Klíčové součásti razicích lisů zahrnují rám, opěrnou desku, beran a matrici. Rám poskytuje konstrukci a podporu, zatímco kolébková deska slouží jako stabilní základna pro matrici. Beran, poháněný lisovacím mechanismem, se pohybuje nahoru a dolů a vyvíjí tlak. Formy, které jsou zakázkově navržené formy, definují tvar a vlastnosti konečného produktu.

Efektivita a přesnost lisovacích lisů z nich činí nepostradatelné v prostředí hromadné výroby. Umožňují vysokorychlostní, velkoobjemovou výrobu složitých dílů se stálou kvalitou, což výrazně snižuje výrobní náklady a čas. S pokrokem v technologii jsou moderní razicí lisy stále více automatizovány, což zvyšuje produktivitu a zajišťuje bezpečnost.

Razítkovací výrobek 4

Razítkovací výrobek 5

Razítkovací výrobek 6

Razítkovací výrobek 7

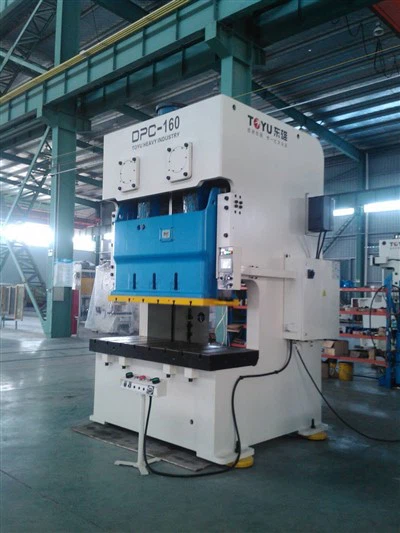

Úvod do lisovacího stroje

1. Struktura režimu s vysokou tuhostí, navržená podle požadavků vysokovýkonných lisů, s vynikající odolností proti excentrickému lisování, malou deformací těla, vhodná pro výrobky červeného lisování s kolísavou tonáží lisování.

2. Osmistranné vodicí lišty, účinně eliminují excentrický posun zatížení, vysoká přesnost vedení, dobrá svislost, dlouhá životnost formy, dobrá soustřednost natažených výrobků

3. Uzavřená převodovka, výrazně snižuje hluk, ozubená kola jsou ponořená v oleji a životnost převodů je dlouhá.

4. Uzavřená pneumatická spojka, citlivá akce, hladký záběr, přesný úhel zastavení, může se zastavit v libovolném úhlu, pohodlné a bezpečné nakládání formy.

Gear

Motor

Posuvník

Duplexní solenoidový ventil

Jméno	Jednotka	DPG-250T		DPG-400T
Nominální síla	KN	2500		4000
Typ		V	H	V	H
Zdvih jezdce	mm	180	150	250	150
Nominální síla zdvihu	mm	10	5	15	9
Počet zdvihů (konstantní rychlost)	s.p.m	50	60	40	60
Maximální výška matrice	mm	500	525	600	650
Nastavení výšky matrice	mm	50		80
Nižší velikost pracovního stolu	mm	900×800×155		1200×900×185
Spodní jezdec	mm	750×750		850×850
Středový otvor pracovního stolu	mm	Ø70 (přizpůsobitelné)		Ø80 (přizpůsobitelné)
Otvor pro rukojeť formy	mm	Ø80		Ø90
Hlavní motor	KW × P	22×4		45×4
Tlačný formulář		Typ mechanické vačky		Typ mechanické vačky
Stlačovací kapacita	KN	200		350
Stlačovací zdvih	mm	50		55
Použitý tlak vzduchu	MPa	0.6-0.7		0.6-0.7
Děrovač (přední a zadní × levý a pravý × výška)	mm	2285×2690×4600		2805×3190×5400
Hmotnost děrovače	Tón	Cca 25		Cca 38

Jméno	Jednotka	DPG-500T		DPG-600T
Nominální síla	KN	5000		6000
Typ		V	H	V	H
Zdvih jezdce	mm	280	180	280	180
Nominální síla zdvihu	mm	20	12	20	12
Počet zdvihů (konstantní rychlost)	s.p.m	35	50	30	45
Maximální výška matrice	mm	600	650	600	650
Nastavení výšky matrice	mm	80		80
Nižší velikost pracovního stolu	mm	1350×950×195		1400×1000×205
Spodní jezdec	mm	950×900		1050×950
Středový otvor pracovního stolu	mm	Ø80 (přizpůsobitelné)		Ø90 (přizpůsobitelné)
Otvor pro rukojeť formy	mm	Ø90		Ø100
Hlavní motor	KW × P	45×4		55×4
Tlačný formulář		Typ mechanické vačky		Typ mechanické vačky
Stlačovací kapacita	KN	400		450
Stlačovací zdvih	mm	60		65
Použitý tlak vzduchu	MPa	0.6-0.7		0.6-0.7
Děrovač (přední a zadní × levý a pravý × výška)	mm	2900×3450×5600		3135×3710×6000
Hmotnost děrovače	Tón	Cca 48		Cca 57

Jméno	Jednotka	DPG-800 Tříosé		DPG-1000 Tříosé		DPG-1200 Tříosé
Nominální síla	KN	8000		10000		12000
Typ		V	H	V	H	V	H
Zdvih jezdce	mm	300	200	300	200	350	250
Nominální síla zdvihu	mm	30	15	30	18	30	20
Počet zdvihů (konstantní rychlost)	s.p.m	20	30	20	30	18	25
Maximální výška matrice	mm	700	750	750	800	800	850
Nastavení výšky matrice	mm	100		100		100
Nižší velikost pracovního stolu	mm	1400×1100×215		1500×1200×245		1500×1300×275
Spodní jezdec	mm	1150×1100		1250×1200		1350×1300
Středový otvor pracovního stolu	mm	Ø100 (přizpůsobitelné)		Ø100 (přizpůsobitelné)		Ø120 (přizpůsobitelné)
Otvor pro rukojeť formy	mm	Ø100		Ø120		Ø120
Hlavní motor	KW × P	75×4		90×4		110×4
Tlačný formulář
Stlačovací kapacita	KN	500		600		650
Stlačovací zdvih	mm	70		75		80
Použitý tlak vzduchu	MPa
Děrovač (přední a zadní × levý a pravý × výška)	mm	3305×4070×6300		3470×4230×6600		3670×4590×6900
Hmotnost děrovače	Tón	Přibl. 75		Cca 95		Cca 116

Standardní příslušenství
Pneumatická spojka	●
Dotyková obrazovka	●
Čítač předpětí, čítač předpřetržení	●
Hydraulické zařízení na ochranu proti přetížení	●
Zařízení pro detekci chybného podávání	●
Napájecí zásuvka	●
Elektrické mazací zařízení	●
Elektronické zařízení pro nastavení posuvu	●
Elektronický ukazatel výšky formy	●
Zařízení pro vyvažování skluzu a forem	●
Elektronický otočný vačkový spínač	●
Indikátor úhlu klikového hřídele (elektronický)	●
Střídač	●
Čelit	●
Konektor zdroje vzduchu	●
Ochranné zařízení druhého stupně	●
Návod k použití	●

Standardní příslušenství	○
Pneumatické zařízení podložky	○
Nožní spínač	○
Posuvné horní děrovací zařízení	○
Antivibrační patka	○
Fotoelektrické ochranné zařízení	○
Podavač (vzduchový, mechanický a NC typy)	○
Nosič	○
Vyrovnávač	○
Robot	○
Zařízení pro osvětlení plísní	○
